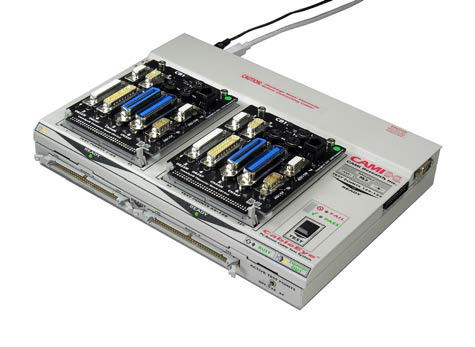

CableEye 820B / M3U + Erweiterung

CableEye 820B / M3U + Erweiterung
Artikelbilder ähnlich, können von der Produkt-Beschreibung abweichen!

net priceplus shipping costs

This product is not available at the moment. Delivery time upon request.

Das M3U bietet als erstes Modell der CableEye Familie die Funktionalität zur Erfassung von... more
Product information "CableEye 820B / M3U + Erweiterung"

Das M3U bietet als erstes Modell der CableEye Familie die Funktionalität zur Erfassung von Widerständen und Dioden. Damit können Fehler und verbaute Komponenten noch besser geprüft werden.

Das CableEye M3U + Erweiterung bietet:

  • 128 (152) Testpunkte inkl. Erweiterungsmodul um 128 Testpunkte, max. erweiterbar bis 2560 Testpunkte
  • Prüfung auf Durchgang, offene Verbindungen, Kurzschlüsse, Fehlverdrahtungen und sporadisch auftretende Fehler
  • Widerstandsmessung zwischen 0,5 und 10MΩ als Schwellenwerte im Niederspannungsbereich (10V) einstellbar.
  • Messung von Dioden-Richtung und -Sperrspannung
  • Robustes Metallgehäuse ca. 23cm x 30,5cm (etwa DIN-A4-Größe)
  • Eingebaute Test-Taste und Anzeigen für Bereit-, Match- und Fail-Zustände
  • Tastkopf zur Erfassung von Kabeln mit offenen Enden
  • Port zum Anschluss eines Fußtasters (Modell 714) und Anzeigen, um das Gerät hinter einem Panel zu montieren
  • PC-Software
  • Werks-Kalibrierzertifikat (jährliche Kalibrierung empfohlen)
  • Europäisches Netzteil
  • USB Schnittstellen-Kabel
  • 1 Jahr Garantie und Software-Upgrade Unterstützung (optional jährlich verlängerbar)

Inkl. 2 x CB15 (745) Interface-Platine

  • 9-pol. SUB-D je 1x männlich/weiblich
  • 25-pol. SUB-D je 1x männlich/weiblich
  • 15-pol. SUB-D HD je 1x männlich/weiblich
  • 1x DVI
  • 1x RJ45 Netzwerk-Buchse isoliert
  • 1x RJ10/11 „Westernstecker“
  • Je 1x USB-A und –B
  • Je 1x Mini-DIN-4, -6, -8

Hinweis: Die im Lieferumfang enthaltene CB15 kann auf Wunsch auch gegen eine andere Platine gleichen Wertes ersetzt werden.

Inkl. 1 x M3-AEX (823) Erweiterungs-Modul zur Erweiterung des M3-Basis-Systems um weitere 128 Test-Punkte

Optional kann das Gerät erweitert werden um:

  • Bis zu 2560 Messpunkte mittels Erweiterungsmodulen
  • Über 60 unterschiedliche Interface-Platinen [weiter]
  • Zusätzliches Hardware-Zubehör [weiter]
  • Zusätzliche Software-Optionen [weiter]

Kundenspezifische Adapter, Vorrichtungen und Software können auf Wunsch erstellt werden. Sprechen Sie mit uns!
