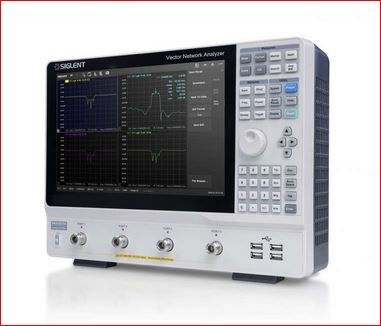

Siglent SNA5004A Vektor Netzwerkanalyzer / Das SNA5004A ist ein Vektor Netzwerkanalyzer und bietet eine Bandbreite von 8,5 GHz, sowie 4 Kanäle
net price plus shipping costs
This product is not available at the moment. Delivery time upon request.
- stock: 0
- part no.: 217292
- vendor: Siglent
- mnufacturer no.: SNA5004A
- weight: 11kg
- warranty: 36 months
- Do you have any questions concerning this product?
Downloads
data sheet DE EU RoHS und REACH ErklärungDer Vektor-Netzwerkanalysator SNA5004A verfügt über einen Frequenzbereich von 9 kHz bis 8,5 GHz und besitzt 4 Kanäle. Entwickelt, um einen sofortigen Einblick in Streu-, Differenz- und Zeitbereichsmessungen zu geben. Der Vektor Netzwerk Analyzer ist ein effektives Instrument zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Das Gerät bietet dabei eine Impedanzwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Anpassungen beim Entfernen/Einsetzen von Adaptern. Es gibt fünf Sweep-Typen: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time und Segment-Sweep-Modus. Die VNAs der SNA5000A-Serie unterstützen auch die Streuparameterkorrektur von SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen. Die Siglent SNA5000A besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar. Ingesamt werden fünft Sweeptypen werden ermöglicht darunter linearer Frequenzmodus, logarithmischer Frequenzmodus, leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus.
Features
- Bandbreite 9 KHz bis 8,5 GHz
- Nennausgangsleistung 180 W, 360 W, 720 W, 1080 W
- USB Schnittstelle, USB Host Schnittstelle, LAN Steuer Schnittstelle
- HDMI Video Schnittstelle
- Eingebetteter Webserver bietet Fernsteuerung über einen Webbrowser, ohne dass Treiber oder Software erforderlich sind
- Frequenzauflösung: 1 Hz
- Pegelauflösung: 0,05 dB
- Bereich der IFBW: 10 Hz ~ 3 MHz
- Unterstützt Bias-Tees
- Fernsteuerung über SCPI / Labview / IVI basierend auf USB-TMC / VXI-11 / Socket / Telnet / WebServer
- 12,1-Zoll-Touchscreen
- Einstellbereich Ausgangspegel: -55 dBm ~ +10 dBm
- Dynamikbereich: 125 dB
- Kalibrierungsarten: ?Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-One-Port Kalibrierung, Voll-Zwei-Port-Kalibrierung, Voll-Drei-Port-Kalibrierung, Voll-Vier-Port Kalibrierung, TRL-Kalibrierung
Technische Daten
Modellvergleich | SNA5002A |
SNA5004A |
SNA5012A |
SNA5014A |
SNA5022A |
SNA5032A |
---|---|---|---|---|---|---|
Kanäle | 2 | 4 | 2 | 4 | 2 | 2 |
max. Bandbreite | 4,5 GHz | 8,5 GHz | 4,5 GHz | 8,5 GHz | 13,5 GHz | 26,5 GHz |
Frequenz Auflösung | 1 Hz | 1 Hz | 1 Hz | 1 Hz | 1 Hz | 1 Hz |
Dynamik Bereich | 125 dB | 125 dB | 125 dB | 125 dB | 125 dB | 125 dB |
Bereich des Ausgang Pegels | -55 ~ +10dBm | -55 ~ +10dBm | -55 ~ +10dBm | -55 ~ +10dBm | -55 dBm ~ +10 dBm | -55 dBm ~ +10 dBm |
Spurrauschen | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms |
