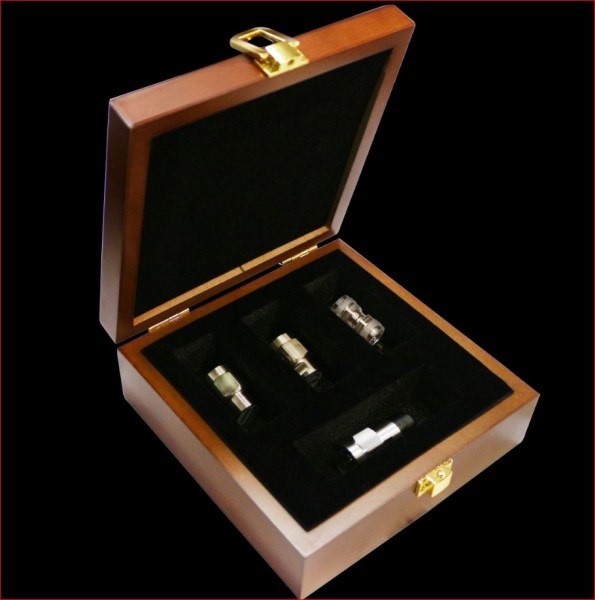

Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet

Preview: Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet

product pictures similar, may differ from the product description!

net price plus shipping costs

This product is not available at the moment. Delivery time upon request.

Call us Mail us

Downloads

data sheet DE

EU RoHS und REACH Erklärung

stock: 0
part no.: 155627
vendor: Siglent
mnufacturer no.: F503ME
weight: 0.3kg
warranty: 36 months
Do you have any questions concerning this product?

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren... more

Close menu

Product information "Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet"

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X. Offen(M), Kurz(M), Match(M, 50), Durch(M-M), 50 ?, DC-4.5 GHz, N-Typ Stecker.

Features

Impendenz: 50 Ω
Leistung: 1 W
Schnittstellen Standard: IEC 60169-16
Haltbarkeit: > 2000
Drehmoment: 1,35Nm
Schlüssel: 19mm
Temperatur: -15 ? ~ + 35 ?

Technische Daten

Type	Anschluss	Spezifikation
Open	N(Male)	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Short	N(Male)	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Load	N(Male)	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Through	N(Female) - N(Female)	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,1 dB, Verzögerung = 125,4 ps
