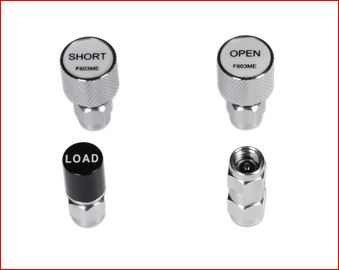

Siglent F603ME Kalibrierungskit / Das F603ME dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren

product pictures similar, may differ from the product description!

net price plus shipping costs

This product is not available at the moment. Delivery time upon request.

Call us Mail us

Due to the holiday "2. Weihnachtstag" your order will not be dispatched until the next working day.

Downloads

data sheet DE

EU RoHS und REACH Erklärung

stock: 0
part no.: 206793
vendor: Siglent
mnufacturer no.: F603ME
weight: 0.3kg
warranty: 36 months
Do you have any questions concerning this product?

Das F603ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren... more

Close menu

Product information "Siglent F603ME Kalibrierungskit / Das F603ME dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren"

Das F603ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X Serie. Offen(M), Kurz(M), Match(M, 50), Durch(M-M), 50 ?, 4,5 GHz, SMA-Typ Stecker.

Features

Impendenz: 50 Ω
Leistung: 1 W
Schnittstellen Standard: IEC 60169-23
Haltbarkeit: > 2000
Drehmoment: 0,9Nm
Schlüssel: 8mm
Temperatur: -15 ? ~ + 35 ?

Technische Daten

Type	Anschluss	Spezifikation
Open	3,5-mm-Stecker	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Short	3,5-mm-Stecker	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Load	3,5-mm-Stecker	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Through	3,5-mm-Stecker auf 3,5-mm-Stecker	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,2 dB, Verzögerung = 56,6 ps

Related links to "Siglent F603ME Kalibrierungskit / Das F603ME dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren"

Available downloads:

Download Datenblatt
