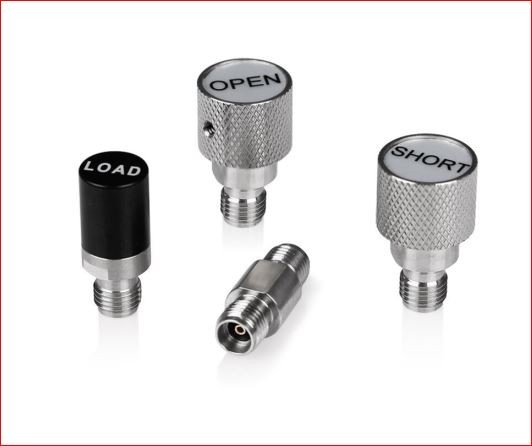

Siglent F603FE Kalibrierungskit / Das F603FE dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren

product pictures similar, may differ from the product description!

net price plus shipping costs

This product is not available at the moment. Delivery time upon request.

Call us Mail us

Due to the holiday "2. Weihnachtstag" your order will not be dispatched until the next working day.

Downloads

data sheet DE

EU RoHS und REACH Erklärung

stock: 0
part no.: 212113
vendor: Siglent
mnufacturer no.: F603FE
weight: 0.3kg
warranty: 36 months
Do you have any questions concerning this product?

Das F603FE ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren... more

Close menu

Product information "Siglent F603FE Kalibrierungskit / Das F603FE dient zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren"

Das F603FE ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X Serie. Offen(F), Kurz(F), Match(F, 50), Durch(F-F), 50 ?, 4,5 GHz, SMA-Typ Buchse.

Features

Impendenz: 50 Ω
Leistung: 1 W
Schnittstellen Standard: IEC 60169-23
Haltbarkeit: > 2000
Drehmoment: 0,9Nm
Schlüssel: 8mm
Temperatur: -15 ? ~ + 35 ?

Technische Daten

Type	Anschluss	Spezifikation
Open	3,5-mm-Buchse	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Short	3,5-mm-Buchse	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Load	3,5-mm-Buchse	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Through	3,5-mm-Buchse auf 3,5-mm-Buchse	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,2 dB, Verzögerung = 56,8 ps
