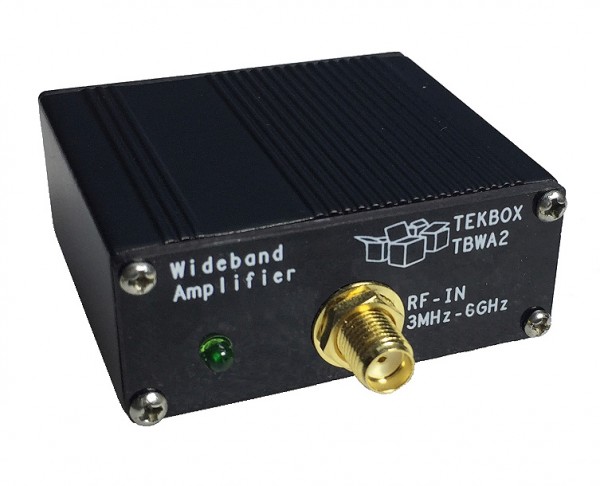

Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz

Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz
Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz

product pictures similar, may differ from the product description!

net price plus shipping costs

Ready to ship today,
Delivery time appr. 1-3 workdays

Breitbandverstärker mit 20dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz!... more
Product information "Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz"

Breitbandverstärker mit 20dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz!

TBWA2-Breitband-RF-Verstärker

TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich.

TBWA2/20dB

Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm
Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB
Rauschzahl @ 2GHz: 4,5 ... 5 dB

Verstärkung

1 MHz

10 MHz

100 MHz

500 MHz

1 GHz

2 GHz

3 GHz

4.5 GHz

6 GHz

14.8 dB 20.2 dB 20.2 dB 20 dB 19.8 dB 19 dB 17.6 dB 17.4 dB 15.4 dB
