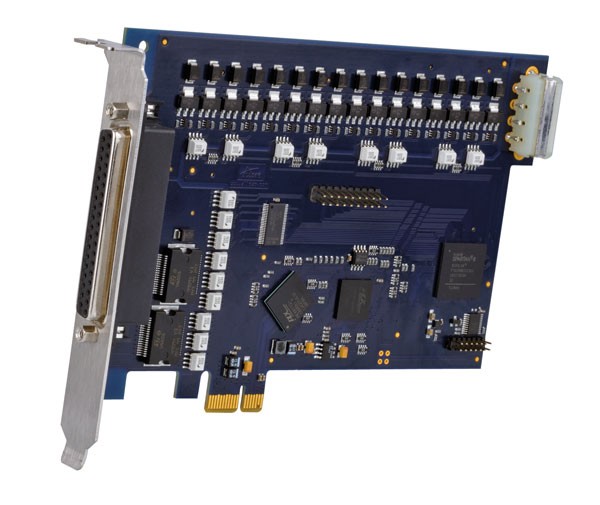

ALLDAQ ADQ-10-PCIe / Optoisolierte PCI-Express-Digital-I/O-Karte, 16 DI, 16 DO, 16 TTL-DIO

PCI-Express-Digital-I/O-Karte mit 16 isolierten Digital-Eingängen, 16 isolierten Digital-Ausgängen mit Leistungstreibern, 16 bidirektionalen TTL-Digital-I/Os

Ideal für die Automatisierungstechnik

Die 16 optoisolierten Eingänge sind mit Überspannungsschutz-Dioden ausgestattet, die vor Eingangsspannungen > 45 V schützen. Alle Eingänge können auf Bitmuster-Änderung oder Bitmuster-Gleichheit überwacht werden und als Interrupt-Ereignis ausgewertet werden. Die 16 optoisolierten Ausgänge können je Kanal bis zu 0,7 A treiben. Insgesamt können die Ausgänge bis zu 11,2 A treiben. Die Ausgänge entsprechen IEC 61131 zur Ansteuerung speicherprogrammierbarer Steuerungen (SPS). Die Ausgangstreiber sind mit einem thermischen Überlastschutz, Strombegrenzung, Kurzschluss-Schutz und einer Unterspannungsüberwachung ausgestattet.

• 16 optoisolierte Digital-Eingänge (2 x 8 bit)
• Eingangs-Highpegel: 2,5..32 V
• Überspannungsschutz für Spannungen >45 V
• Isolierte Eingangsports mit Möglichkeit zur Interrupt-Generierung bei Bit-Änderung oder Bit-Gleichheit
• 16 optoisolierte Digital-Ausgänge (2 x 8 bit)

• Ausgangs-Highpegel: 10,5..45 V, für speicherprogrammierbare Steuerungen (SPS) gemäß IEC 61131
• Ausgangsstrom: max. 0,7 A je Kanal mit Strombegrenzung, Kanäle können parallel geschaltet werden
• Ein-/Ausgabe im Streaming-Modus bis 1 kHz möglich (abhängig von Betriebssystem und Computer)

• Externe Stromversorgung von typ. 24 V für isolierte Ausgänge muss zur Verfügung gestellt werden
• Isolationsspannung 1000 VACeff.
• 16 bidirektionale TTL-Digital-I/Os (2 x 8 bit) über Adapterkabel mit Zusatz-Slotblech nutzbar (im Lieferumfang)

Software-Unterstützung

• Treiber für Windows XP/Vista/7/8 (32/64 bit)
• Linux auf Anfrage
• API mit einheitlicher Programmierlogik für Windows & Linux
• Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic und Pascal inklusive
• ADQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ADQ-Treibersystems und auf Hilfe-Dateien
• Virtual Instruments (VIs) für LabVIEW™
