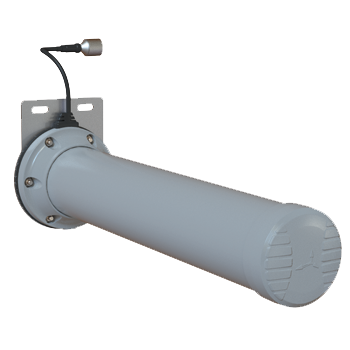

Poynting A-HELI-0031-V2-01-L Wideband 5G/LTE/WiFi  Tunnel Antenne - links zirkulierend - Grau

Überblick

Die HELI-31 ist Teil einer Serie von MiniHELI-Antennen. Diese Antennen sind im Vergleich zu ihren größeren Brüdern nur mini, was sie Antennen ideal für Bergwerksstollen, in denen IoT/M2M-Konnektivität eingesetzt wird, und können auch für die Abdeckung in den Stollen verwendet werden. Die HELI-31 ist eine Ultrabreitband-Antenne, die in eine Richtung abstrahlt (d.h. unidirektional), was sie ideal für die Abdeckung von 1700-7200 MHz. Diese Antennen werden typischerweise für den Einsatz von IoT im Tunnel verwendet, um Telemetrie und Bergwerksautomatisierung zu ermöglichen. Diese breitbandige Wendelantenne breitet sich um Tunnelkurven in einem Non-Line-of-Sight-Szenario aus und bietet Immunität gegenüber vielen signalstörenden störende Objekte wie Züge und Bohrmaschinen, die den Tunnel zu verdunkeln scheinen.

Eigenschaften

• Ultrabreitbandantenne von 1700 - 7200 MHz.
• Spitzengewinn von 9,5 dBi über den Bereich 1700 - 7200 MHz.
• Bewährte Antennenleistung für maximale Reichweite.
• Unidirektional - strahlt nur in eine Richtung ab.
• Links- und rechtsseitig zirkular polarisiert erhältlich (für MIMO).
• Eigensichere Version auf Anfrage erhältlich.

Anwendungsbereiche

• Ergänzung von Glasfaser-/Kabelnetzen "Hotspots" in Gebieten um die Mobilität zu verbessern oder die Netze auf unzugängliche unzugängliche Bereiche wie Minen und Tunnel.
• Unterirdische Telemetrie.
• Aufbau kompletter unterirdischer, tunnelweiter Datennetze und Internet/LTE- und Wi-Fi-Konnektivität.
• Nahtlose Verbindung zum Personal über Mobiltelefone
• und intelligenten Geräten und Tablets

Technische Daten

• Frequenzbänder: 1700 - 7200 MHz
• Verstärkung (max): 9,5 dBi
• VSWR: <1,75:1
• Über 90% des Bandes
• Belastbarkeit der Einspeisung: 30 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Zirkular polarisiert
• Koaxialkabel-Verlust:
• 0,71 dB/m bei 1800 MHz
• 0,86 dB/m bei 2400 MHz
• 1,0 dB/m bei 3000 MHz
• 2,10 dB/m bei 5800 MHz
• DC-Kurzschluss: N/A
• Wind Überlebensrate: <120 km/h
• Temperaturbereich (Betrieb): -40°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für das Eindringen von Wasser: IP 65
• Salzsprühnebel: MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit bei Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +70°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 08
• Produktsicherheit & Umwelt:
• Entspricht den CE- und RoHS-Normen
• Produktabmessungen 411 mm x 142 mm x 114 mm
• Abmessungen verpackt: 450 mm x 165 mm x 140 mm
• Gewicht: 1,20 kg
• Gewicht der Verpackung: 1,6 kg
• Material des Radoms: ABS UND PVC
• Gehäusefarbe: Grau
• Montage Typ: An der Decke montiert
