TBHDR1 Verstärker mit hohem Dynamikbereich Der TBHDR1 ist ein Verstärker mit hohem... more
Product information "Tekbox TBHDR1 / 24 dB HF-Verstärker von 30 kHz..1,5 GHz"

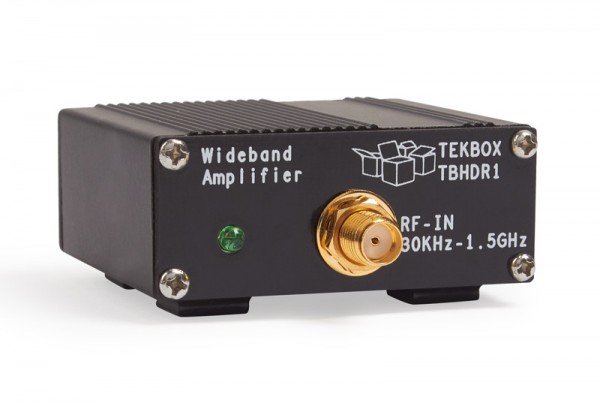

TBHDR1 Verstärker mit hohem Dynamikbereich

Der TBHDR1 ist ein Verstärker mit hohem Dynamikbereich und einem Frequenzbereich von 30kHz bis 1,5GHz. Seine Verstärkung ist bis zu 6GHz charakterisiert.


Der TBHDR1 hat einen hohen IP3-Wert und eine niedrige Rauschzahl, was ihn zu einer idealen Vorverstärker-Alternative für Spektrum Analysatoren und Empfänger in EMV-Testanwendungen macht. Aufgrund der niedrigen Rauschzahl, des hohen IP3 und der Verstärkung bis in den kHz-Bereich eignet er sich auch sehr gut als Verstärker für aktive Schleifenantennen.
SPEZIFIKATIONEN

Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: +10 dBm
Eingang, Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 100mA, Mini-USB-B Anschluss
1dB Ausgangskompressionspunkt @ 100 MHz: +19,2 dBm typisch
1dB Ausgangskompressionspunkt @ 500 MHz: +19 dBm typisch
1dB Ausgangskompressionspunkt bei 1000 MHz: +18,3 dBm typisch
Ausgangsinterceptpunkt 3. Ordnung bei 100 MHz: +38dBm
Interceptpunkt des Ausgangs 3. Ordnung bei 500 MHz: +37dBm
Interceptpunkt des Ausgangs 3. Ordnung bei 1000 MHz: +33dBm
Rückwärts-Isolierung S12: -28dB
Eingangsanpassung: 30kHz-1,5GHz < - 16 dB
Ausgangsanpassung: 30kHz-1.5GHz < - 10 dB
Rauschzahl: 2,7 dB

Verstärkung:

30 kHz

150 kHz

1 MHz

100 MHz

500 MHz

1 GHz

1.5 GHz

3 GHz

6 GHz

22.5 dB

23.6 dB

24.2 dB

24 dB

22.9 dB

21.1 dB

19.5 dB

14.1 dB

5.3 dB

ANWENDUNG

    Allzweck-Verstärkungsblock
    Vorverstärker in Anwendungen mit geringem Rauschen und hohen IP3-Anforderungen
    Vorverstärker für Spektrum Analysatoren, insbesondere in EMV-Vorprüfungsanwendungen
    Verstärker für Schleifenantennen
