Bikonische Antenne TBMA1 Die TBMA1 ist eine kleine, leichte, breitbandige bikonische... more
Product information "Tekbox TBMA1 Bikonische Antenne 30 MHz bis 1 GHz"

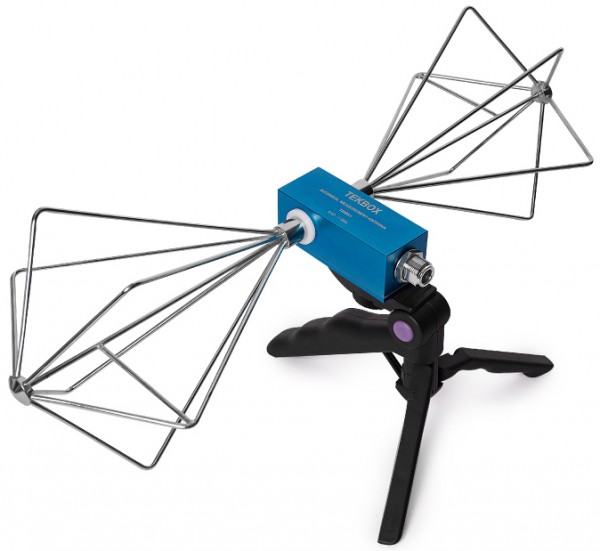

Bikonische Antenne TBMA1

Die TBMA1 ist eine kleine, leichte, breitbandige bikonische Messantenne. Mit ihrem moderaten Preis ist sie ideal für EMV-Vorkonformitätstests mit gestrahltem Rauschen und zur Erzeugung definierter Feldstärken.

Sie ist von 30 MHz bis 1 GHz charakterisiert und hat eine Richtcharakteristik ähnlich einem Dipol.

Die TBMA1 wird in einem Aluminiumkoffer zusammen mit einem "Pistolengriff"-Stativ geliefert. Ein ¼"-Standardgewinde erleichtert den Anschluss an die meisten Standardstative.

Die Elemente sind korrosionsbeständig und konstruktiv gegen Verdrehung gesichert. Sie werden über einen Breitband-Balun mit einer Belastbarkeit von 2 W gespeist. Außerdem sind sie gegen statische Aufladung geschützt.

SPEZIFIKATIONEN

    Typ: passiv bikonisch
    Frequenzbereich: 30 MHz - 1000MHz
    Nominale Impedanz: 50 Ω
    Maximale kontinuierliche RF-Eingangsleistung: 2 W
    Anschluss: N-Typ Buchse
    Isotroper Gewinn: -42,15 ... 1,78 dBi
    Antennenfaktor: 16,30 ... 41,91 dB/m
    Spannungs-Stehwellen-Verhältnis (VSWR) Max < 2,8
    Länge: 430 mm (17") Spitze-zu-Spitze
    Durchmesser: 160 mm (6,3")
    Tiefe: 163 mm (6,4") einschließlich Gehäuse
    Gewicht: 0,46 kg (1.01 lbs)
    Stativadapter Gewindegröße: ¼"
