Tekbox TBCP1-200 / HF-Stromwandler bis 500MHz
- stock: 0
- part no.: 178619
- vendor: Tekbox
- mnufacturer no.: TBCP1-200
- weight: 1kg
- warranty: 24 months
- Do you have any questions concerning this product?
Downloads
data sheet DE data sheet EN EU RoHS und REACH Erklärung
Der TBCP1-200 ist ein HF-Stromüberwachungssensor mit fester Apertur.
Die Sonde hat eine 3dB... more
Product information "Tekbox TBCP1-200 / HF-Stromwandler bis 500MHz"

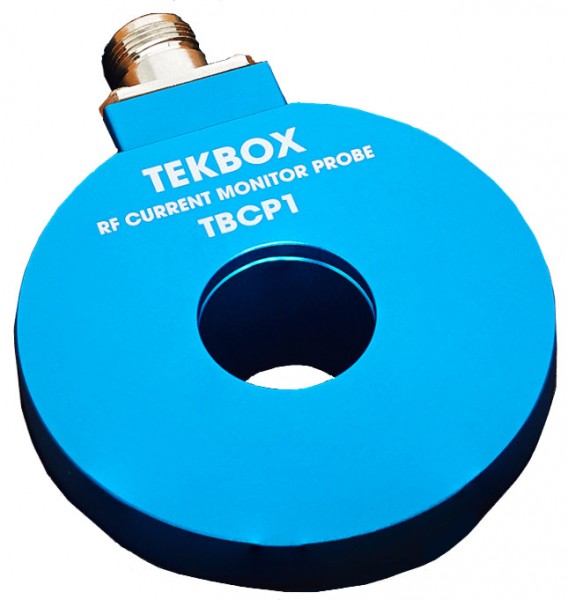

Der TBCP1-200 ist ein HF-Stromüberwachungssensor mit fester Apertur.
Die Sonde hat eine 3dB Bandbreite von ca. 200 MHz. Die Apertur der HF-Stromüberwachungssonde beträgt 25 mm. Seine Übertragungsimpedanz beträgt > 14 dB Ohm im Bereich von 40 kHz bis 200 MHz.
Tekbox liefert eine Kalibriervorrichtung, die der TBCP1-Stromsondenserie entspricht.
SPEZIFIKATIONEN
- Charakteristischer Frequenzbereich: 10 kHz bis 200 MHz
- Durchmesser außen: 76 mm
- Durchmesser Öffnung: 25 mm
- Höhe: ca. 31 mm
- Anschlussart: N female
- Übertragungsimpedanz: 3 bis 17 dBΩ
- Primärstrom (DC - 400 Hz): 80 A
- Maximaler Primärstrom (RF): 3 A
- Max. Kerntemperatur: 125 °C
