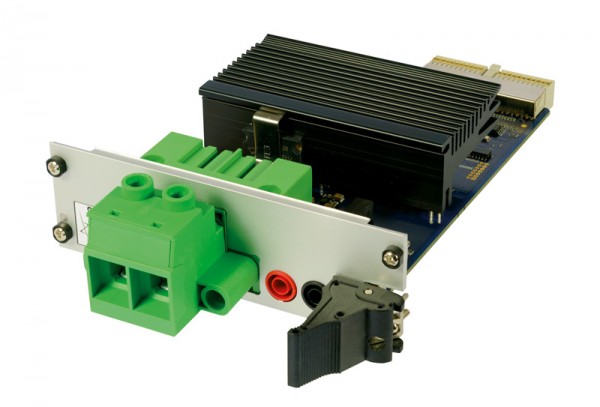

ALLDAQ ADQ-422-PXI/ PXI-Strom- und Spannungs-Messkarte (±100A/±750V)

Strommessung bis ±100 A, Spannungsmessung bis ±750 V - ideal für Anwendungen im Bereich E-Mobilität!

Die ADQ-422 ist eine CompactPCI-Karte mit ­einem isolierten Strommesskanal bis ±100 A und einem isolierten Spannungsmesskanal bis ±750 V. Zur Leistungsmessung können die Kanäle auch synchron gestartet werden.

• Ein isolierter, volldifferentieller Strommesskanal mit Phoenix-Klemmen. Shuntbasierende (RS = 1 mΩ) Messung bis ±100 A
• Ein isolierter, volldifferentieller Spannungsmesskanal bis ±750 V mit 4 mm Buchsen (Berührungsschutz nach CAT III)
• Synchronstart beider Kanäle zur Leistungsmessung
• Strom- und Spannungskanal untereinander und gegenüber ­PC-Masse isoliert bis 700 V (permanent)
• Zwei isolierte Triggereingänge (+5 V TTL-Pegel)
• Hochpräziser 24 bit A/D-Wandler bis 1,5 MS/s
• Möglichkeit zur Mittelwertbildung mit digitaler Filterstufe
• Signalrauschabstand bis -140 dB
• Sicherheitsabschaltung des Spannungskanals bei ±845 V
• Bei Überlastung wird ein Interrupt an den PC gesendet und es besteht die Möglichkeit je Kanal einen Alarm-Ausgang (Typ: Open-Collector) zur Aktivierung einer externen Abschaltvorrichtung anzusteuern
• Alarm-Ausgänge und Triggereingänge mit gemeinsamer Isolierung über Zusatzslotblech mit 9-pol. Sub-D-Buchse zugänglich

Software-Unterstützung

• Treiber für Windows 10/8.1/8/7 (32/64 bit)
• Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive
• ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien
• Virtual Instruments (VIs) für LabVIEW™
• MATLAB^®-Schnittstelle mit Beispielen und Hilfedatei

Benötigen Sie ein Kalibrierzertifikat?

Wir arbeiten mit unabhängigen DAkks-akkreditierten Prüflabors zusammen.
Sprechen Sie mit uns!
