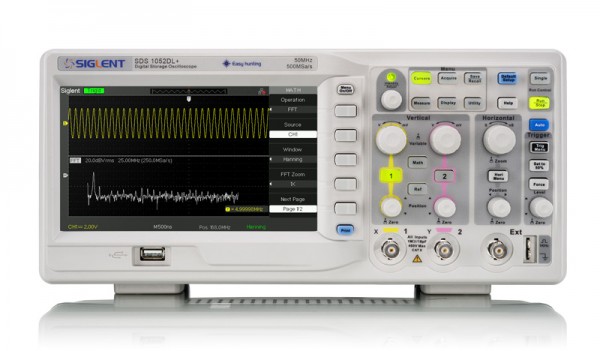

Siglent SDS1052DL+ Oszilloskop / Das SDS1052DL+ Oszilloskop bietet eine Bandbreite von 50 MHz, sowie 2 Kanäle, die gleichzeitig verwendet werden können.

Das SDS1052DL + ist ein zweikanaliges digitales Oszilloskop mit einer Bandbreite von 50 MHz, einer Echtzeit-Abtastrate von 500 MSa / S und einer äquivalenten Abtastrate von 50 GSa / s.

Das Gerät bietet die Möglichkeit, 2 Kanäle gleichzeitig zu verwenden. Außerdem ist 1 externer Triggerkanal im Gerät integriert. Die Ergebnisse werden auf dem 7-Zoll-Farb-TFT-Bildschirm des SDS1052Dl als klare Wellenformen angezeigt. Das Gerät verfügt auch über beleuchtete Tasten für eine einfache Interpretation bei schlechten Lichtverhältnissen.

Im SDS1052DL + sind auch mehrere Trigger-Modi enthalten. Flanken-, Puls-, Slop-, Video- und alternative Trigger-Modi sind verfügbar. Das Gerät verfügt außerdem über eine Speichertiefe von 32 kpts und einen vertikalen Empfindlichkeitsbereich von 2 mV / div - 10 V / div.

Der SDS1052DL + verfügt außerdem über einen integrierten Digitalfilter und eine Rekorderfunktion zum Speichern von Testdaten. Es verfügt auch über USB- und RS-232-Anschlüsse zum Herunterladen dieser Daten auf den PC. Die Schnittstelle des Geräts ist in 12 verschiedenen Sprachen verfügbar.

Features

• Unterstützt mehrsprachige Anzeige und eingebettete Hilfe
• Bildschirmschoner von 1 Minute bis 5 Stunden
• Digitale Filter- und Wellenformaufzeichnungsfunktion
• Shortcut-Speicherfunktionstaste
• 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480
• Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11), Pass/Fail

Technische Daten

Gerätespezifikation	SDS1102CML+	SDS1052DL+
Bandweite	100 MHz	50 MHz
Kanäle	2CH +Ext	2CH +Ext
Echtzeitabtastrate	1 GSa/s	500 MSa/s
Speichertiefe	32 K	2 Mpts
Rise Time	3.5 ns	7 ns
Imput Impedance	1MΩ?17pF	1MΩ?17pF
Time Base Range	2.5ns/div-50s/div	10ns/div-50s/div
Vertikale Sensitivity	2mV-10V/div	2mV-10V/div
Vertikale Auflösung	8 bit	8 bit
Trigger Quelle	CH1, CH2, Ext, Ext/5, AC Line	CH1, CH2, Ext, Ext/5, AC Line
Trigger Typen	Edge, Pulse, Video, Slope, Alternative	Edge, Pulse, Video, Slope, Alternative
Interfaces	USB Host, USB Device, LAN, Pass/Fail	USB Host, USB Device, LAN, Pass/Fail, RS232
