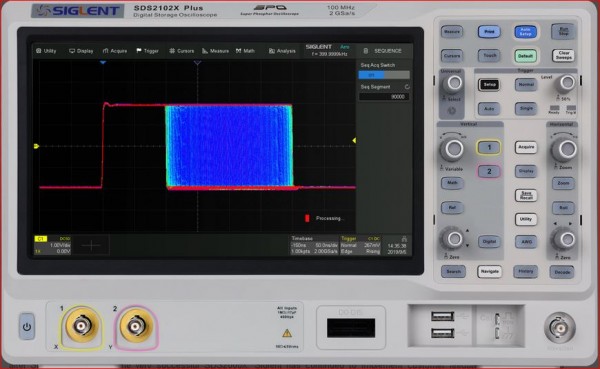

Siglent SDS2102X Plus Oszilloskop / Das SDS2102X Plus Oszilloskop von Siglent bietet eine Bandbreite von 100 MHz, sowie 4 analoge und 16 digitale Kanäle.

Das SDS2102X Plus Oszilloskop von Siglent überzeugt durch leistungsstarke Hardware und einer Vielzahl an Funktionen. Dieses Model bietet eine Bandbreite von 100 MHz, sowie 4 analoge und 16 digitale Kanäle Mixed-Signal-Analysefähigkeit. Das SDS2102X hat eine maximale Abtastrate von 2 GSa/s und eine maximale Aufzeichnungslänge von 200 Mpts/Kanal

Features

• Verfügbare Bandbreiten: 350 MHz, 200 MHz und 100 MHz
• Echtzeit-Abtastrate von bis zu 2 GSa / s. Für 350-MHz-Modelle ist eine Upgrade-Option für die Bandbreite von 500 MHz verfügbar.
• SPO-Technologie
• Signal-Erfassungsraten bis zu 120.000 wfm / s (normaler Modus) und 500.000 wfm / s (Sequenzmodus)
• Unterstützt Intensitätsabstufungs- und Farbtemperatur-Anzeigemodi mit 256 Stufen
• Aufzeichnungslänge bis zu 200 Mpts / Kanal, insgesamt 400 Mpts für alle 4 Kanäle
• Digitales Triggersystem
• Intelligenter Auslöser: Edge, Slope, Impuls, Fenster, Runt, Intervall, Ausfall, Muster und Video (HDTV unterstützt). Die Triggerzone vereinfacht die erweiterte Triggerung
• Serielle Busauslösung und -decoder, unterstützt die Protokolle I 2 C, SPI, UART, CAN, LIN (Standard) und CAN FD, FlexRay, I 2 S und MIL-STD-1553B (optional)
• Geringes Hintergrundrauschen mit Spannungsskalen von 0,5 mV / Div bis 10 V / Div
• Der 10-Bit-Modus bietet eine höhere Auflösung und ein geringeres Rauschen
• Segmentierter Erfassungsmodus (Sequenzmodus), bei dem die maximale Datensatzlänge gemäß den vom Benutzer festgelegten Triggerbedingungen in mehrere Segmente (bis zu 90.000) unterteilt wird, wobei zwischen den Segmenten eine sehr kurze Totzeit für die Erfassung des qualifizierenden Ereignisses liegt
• Verlaufswellenformaufzeichnungsfunktion (Verlauf) für bis zu 90.000 ausgelöste Wellenformen (Frames)
• Automatische Messfunktion für mehr als 50 Parameter, unterstützt Statistiken mit Histogramm und Trend
• Zwei mathematische Spuren unterstützen 2 Mpts FFT, +, -, x, ÷, d / dt, ∫dt, √, Durchschnitt, ERES und Formeleditor
• Zahlreiche Datenverarbeitungs- und Analysefunktionen wie Suchen, Navigieren, Maskentest, Bode-Plot, Leistungsanalyse (optional) und Zähler
• 16 digitale Kanäle (optional)
• Eingebauter 50 MHz Wellenformgenerator (optional)
• Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 × 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
• Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11 / Telnet / Socket), Pass / Fail, Trigger Out
• Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers. Unterstützt SCPI-Fernbedienungsbefehle

Technische Daten

Gerätespezifikation	SDS2102X Plus	SDS2104X Plus	SDS2204X Plus	SDS2354X Plus
Bandbreite	100 MHz	100 MHz	200 MHz	350 MHz
Kanäle	2+ EXT	4+ EXT	4+ EXT	4+ EXT
Abtastrate (Echtzweit)	2 GSa / s	2 GSa / s	2 GSa / s	2 GSa / s
Erfassungsrate	120 wfm/s	120 wfm/s	120 wfm/s	120 wfm/s
Speichertiefe	200 Mpts / ch	200 Mpts / ch	200 Mpts / ch	200 Mpts / ch
