Siglent SDS1104X-E Oszilloskop / Das Siglent SDS1104X-E ist mit einer Bandbreite von 100 MHz & unzähligen Softwarefunktionen für eine Vielzahl von Anwendungen geeignet.

Das Siglent SDS1104X-E Speicheroszilloskop besitzt eine Bandbreite von 100-MHz und 4 Kanäle. Es hat eine maximale Abtastrate von 1 GSa/s und eine Standardaufzeichnungslänge von 14 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.

Features

• 100 MHz Bandbreite
• 4 Kanäle
• Intelligenter Trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), and Pattern
• Serielle Bus-Triggerung und -Decodierung: IIC, SPI, UART, RS232, CAN und LIN
• Video Trigger und unterstützt HDTV
• Geringes Hintergrundrauschen und Spannungsskalen von 500 μV / Div bis 10 V / Div
• 10 Arten von Ein-Tasten-Tastenkombinationen, unterstützt Auto-Setup, Standard, Cursor, Messen, Rollen, Verlauf, Anzeige / Dauerhaftigkeit, Clear Sweep, Zoom und Drucken
• Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 80.000) unterteilt, je nach den vom Benutzer festgelegten Auslösebedingungen, mit einem sehr kleinen Totzeitsegment zur Erfassung des Qualifizierungsereignisses.
• History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 80.000 Frame
• Automatische Messfunktion für 38 Parameter, unterstützt Statistiken, Gating-Messung, Math-Messung, Historienmessung und Ref-Messung
• 1 Mpts FFT
• Echte Messungen und Berechnungen können alle 14 Mpts an Speicher verwenden
• Der Voreinstellungsschlüssel kann für Benutzereinstellungen oder werksseitige Standardeinstellungen angepasst werden
• Sicherheitslöschmodus
• Hardware-basierte Pass / Fail-Funktion mit hoher Geschwindigkeit
• Großes 7-Zoll-TFT-LCD-Display mit 800 * 480 Auflösung
• Mehrere Schnittstellentypen: USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out
• Unterstützt SCPI-Fernbedienungsbefehle
• Mehrsprachige Anzeige und eingebettete Hilfe
• Browsersteuerung / Onboard-Webseite für softwarefreies Monitoring
• Bode-Plotting-Funktion steuert externen Generator (SIGLENT SDG- oder SAG-Generatoren)

Technische Daten

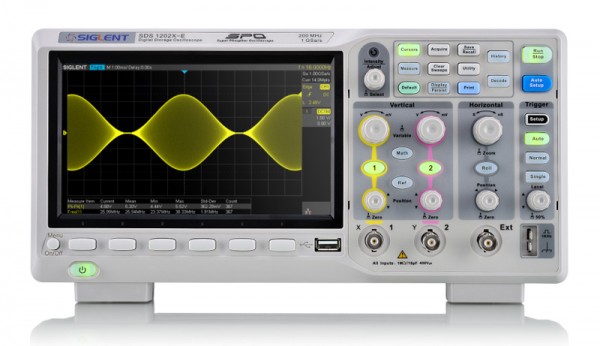

Modellübersicht	SDS1202X-E	SDS1104X-E	SDS1204X-E
Bandbreite	200 MHz	100 MHz	200 MHz
Abtastrate (max.)	1 GSa	1 GSa	1 GSa
Signalerfassungsrate	100000 wfms/s	100000 wfms/s	100000 wfms/s
Speichertiefe	14 MPts	14 MPts	14 MPts
Bildschirm	17,78 cm / 7 inch (800x480)	17,78 cm / 7 inch (800x480)	17,78 cm / 7 inch (800x480)
Kanäle	2	4	4
FFT Stützstellen	1 MPts	1 MPts	1 MPts
Funktionsgenerator	Nein	kostenpflichtige Option	kostenpflichtige Option
Logik Analysator	Nein	kostenpflichtige Option	kostenpflichtige Option
Serielle Dekoder	Inkludiert	Inkludiert	Inkludiert
