Tekbox TBCG2 / Kamm-Generator/Frequenzmultiplikator passiv, Kammspektrum 1 MHz bis 2,5 GHz

Der TBCG2 ist ein passiver, Kamm-Generator/Frequenzmultiplikator basierend auf einer Speicherschaltdiode (SRD = step recovery diode). Er erzeugt Impulse mit einer sehr hohen Flankensteilheit und ein sehr gleichmäßiges Spektrum. Damit kann man auf einfache Weise Signale im Bereich 1 MHz bis 2,5 GHz erzeugen. Beispielsweise als einfacher Ersatz für einen nicht vorhandenen Tracking-Generator (natürlich nicht mit der Auflösung, Dynamik und Genauigkeit). Die Impulse können beispielsweise benutzt werden, um die Anstiegszeit eines Oszilloskops zu messen. In Verbindung mit Stromzangen kann die Resonanzfrequenz von Kabeln gemessen werden und vieles mehr. Die empfohlene Eingangsleistung liegt zwischen +10 dBm und +20 dBm.

• Eingangsleistung: +10 dBm bis +20 dBm; max. 25 dBm!
• Eingangsfrequenz: 1 MHz bis 350 MHz
• Kammspektrum: 1 MHz bis 2,5 GHz
• Anschluss Eingang: N-Buchse
• Anschluss Ausgang: N-Stecker
• Abmessungen: 81 mm x 26 mm x 26 mm
• Gewicht: 96 g

Lieferumfang:

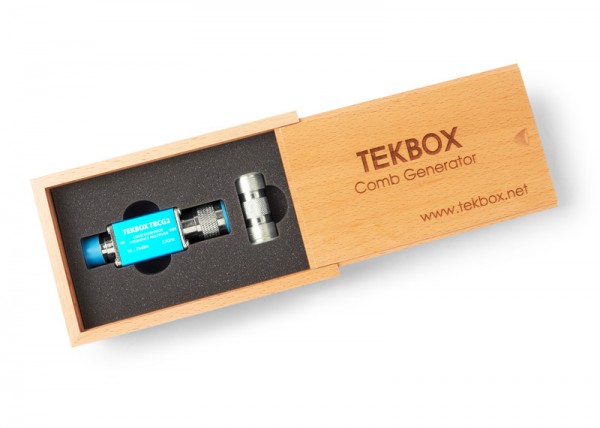

• Passiver Kamm-Generator/Frequenzmultiplikator
• Koaxial-Adapter N-Buchse auf N-Buchse
• Komplett in Buchenholz-Box
