Tekbox TBxA-Bundle / Bundle aus TBWA 20- und 40dB und TBDA 14- und 28dB Breitband-Verstärker

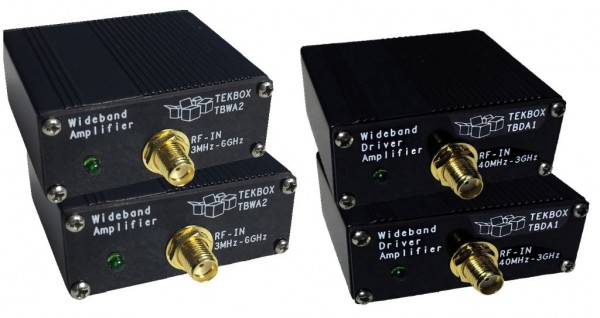

Bundle aus den gängigsten Breitbandverstärkern:

TBWA2-20dB und -40dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz!

TBDA1/14dB und -28dB zur Verstärkung von Signalen aus HF-Funktionsgeneratoren für Verträglichkeitsmessuzngen.

Diese Breitband-Verstärker werden typischerweise zwischen Nahfeldsonde und Spektrumanalyser geschaltet um den Dynamikbereich der Messung zu vergrößern. Die Verstärker sind jetzt bis 6 GHz spezifiziert (siehe Kennlinien im Datenblatt).

TBWA2/20dB

Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm
Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB
Rauschzahl @ 2GHz: 4,5 ... 5 dB

TBWA2/40dB

Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5.5V
Maximale Eingangsleistung: -10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB
Rauschzahl bei 2GHz: 5 dB

TBDA1/14dB

Input: 50 Ohm, SMA female
Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 115mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: +20dBm
1dB output compression point @ 40MHz: +21.5dBm
1dB output compression point @ 2 GHz: +22.5dBm
3rd order output intercept point @ 40 MHz: +40dBm
3rd order output intercept point @ 2 GHz: +43dBm
Reverse isolation S12: -20dB
Noise Figure: 3 … 4 dB

TBDA1/28dB

Input: 50 Ohm, SMA female
Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 225mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: +6 dBm
1dB output compression point @ 40MHz: +21.5dBm
1dB output compression point @ 2 GHz: +22.5dBm
3rd order output intercept point @ 40 MHz: +39.8dBm
3rd order output intercept point @ 2 GHz: +42.8dBm
Reverse isolation S12: < -40dB
Noise Figure: 3.1 … 4.1 dB

.
