Tekbox DC-LISN-Combo1 / 5µH DC-LISN-Set inkl. LISN-Mate, Kabel-Satz, 50 Ohm Abschluss

Tekbox DC-LISN-Combo1 / 5µH DC-LISN-Set inkl. LISN-Mate, Kabel-Satz, 50 Ohm Abschluss
Tekbox DC-LISN-Combo1 / 5µH DC-LISN-Set inkl. LISN-Mate, Kabel-Satz, 50 Ohm Abschluss

product pictures similar, may differ from the product description!

net price plus shipping costs

Ready to ship today,
Delivery time appr. 1-3 workdays

DC-LISN-Set für Messungen nach CISPR25 inkl. LISN-Mate Das DC-LISN-Set ist ideal zum Testen... more
Product information "Tekbox DC-LISN-Combo1 / 5µH DC-LISN-Set inkl. LISN-Mate, Kabel-Satz, 50 Ohm Abschluss"

DC-LISN-Set für Messungen nach CISPR25 inkl. LISN-Mate

Das DC-LISN-Set ist ideal zum Testen leitungsgebundener Störaussendung von Geräten mit Gleichspannungsversorgung, z. B. zur Prüfung von Baugruppen gemäß CISPR 25 im Automotive-Bereich.

Inkl. LISN-Mate zur Aufsplittung des leitungsgebundenen Störsignals in seine Gleichtakt- und differentielle Komponente. Falls Sie nicht mit der LISN-Mate arbeiten muss der HF-Ausgang der jeweils unbenutzten LISN mit 50 Ω terminiert werden.

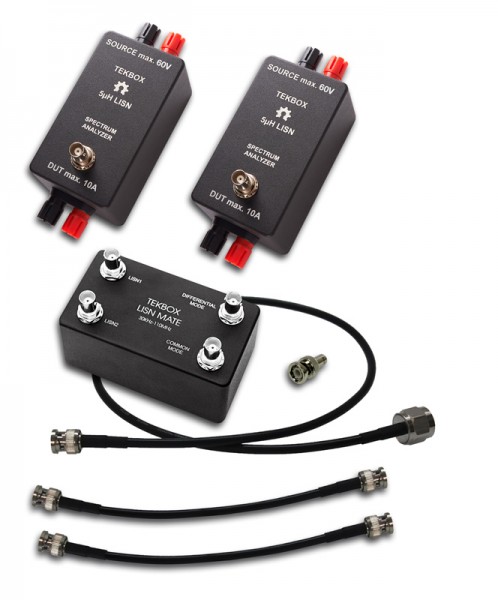

Das Set besteht aus:

  • 2 x 5 µH Gleichspannungs-LISN bis 10 A (TBOH01)
  • 1 x LISN-Mate (TBLM1)
  • 2 x Koaxialkabel (RG-223), BNC-Stecker auf BNC-Stecker, 35 cm
  • 1 x Koaxialkabel (RG-58), BNC-Stecker auf N-Stecker, 75 cm
  • 1 x 50 Ω BNC-Abschlusswiderstand, 2 W
