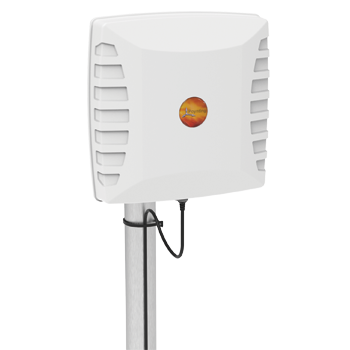

Poynting · Antennen · RFID · Mast · A-PATCH-026 · N-Type (F) · 8,7 dbi · 1 Meter Kabel

Poynting RFID Antenne A-Patch-0026 N-TYPE (F)

RFID-Antenne 8,7 dbi Patch Antenna  1m Kabel

Überblick

Die Antenne PATCH-26 deckt sowohl das EU- als auch das USA-RFID-Band ab. Die Antenne wurde wasserfest konzipiert und ist einfach zu installieren. Sie ist zirkular polarisiert für das Lesen in jeder Ausrichtung. Die Antenne ist linear polarisiert und kann auch zur Verbesserung der GSM-Abdeckung in Innenräumen verwendet werden. Das VSWR ist typischerweise kleiner als 1,4:1, was eine Rückflussdämpfung von besser als 20 dB ergibt. Diese Antenne ist aufgrund ihrer VSWR- und Gewinn-Spezifikationen einzigartig in der RFID-Umgebung

Eigenschaften

• Richtantenne mit mittlerem Gewinn
• Linear polarisiert - Robustes Gehäusedesign
• Niedriges VSWR < 1,4:1 über das RFID-Band
• Einfach zu installieren

Anwendungsbereich

• Gebiete mit schlechter GSM-800- und GSM-900-Abdeckung
• GSM-Anwendungen in Innenräumen
• Ländliche und städtische Umgebungen
• Netzbetreiberunabhängig
• RFID-Leser-Anwendungen

Technische Daten

• Frequenzbänder: 820 - 970 MHz
• Kabel Typ: HDF-195
• Kabellänge: 0,3 Meter
• Verbindungstyp: N-Type - female
• Verstärkung (max): 8 dBi
• VSWR: <1,4:1 über 80% des Bandes
• Belastbarkeit der Einspeisung:  10 W
• Eingangsimpedanz:   50 Ohm (nominal)
• Polarisation: Linear
• Koaxialkabel-Verlust: 0,385 dB/m @ 900 MHz
• DC-Kurzschluss: Ja
• Wind Überlebensdauer: <160 km/h
• Temperaturbereich (Betrieb): -20°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für Wassereintritt:     IP 65
• Salzsprühnebel:  MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit im Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -20°C bis +70°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB
• Schlagfestigkeit:     IK 08
• Produktabmessungen 250 mm x 250 mm x 40 mm
• Verpackungsabmessungen:  335 mm x 250 mm x 95 mm
• Gewicht: 0,57 kg
• Gewicht verpackt: 0,75 kg
• Material des Radoms:   ABS (halogenfrei)
• Farbe des Radoms:   Pantone - Kühles Grau (1C) RAL - 7047
• Montage-Typ: Mast
