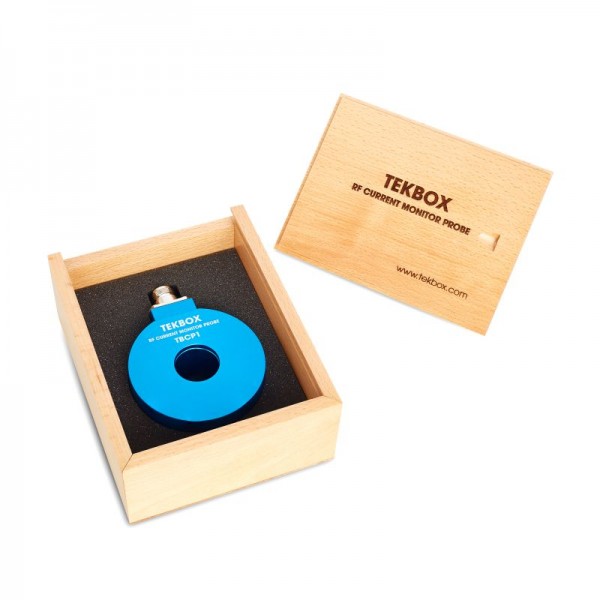

Tekbox TBCP1-250 / HF-Stromwandler bis 250MHz
net price plus shipping costs
This product is not available at the moment. Delivery time upon request.
- stock: 0
- part no.: 178620
- vendor: Tekbox
- mnufacturer no.: TBCP1-250
- weight: 1kg
- warranty: 24 months
- Do you have any questions concerning this product?
Downloads
data sheet DE data sheet EN EU RoHS und REACH Erklärung
TBCP1-250 HF-Stromwandler
Der TBCP1-250 ist ein HF-Stromüberwachungssensor mit fester... more
Product information "Tekbox TBCP1-250 / HF-Stromwandler bis 250MHz"
TBCP1-250 HF-Stromwandler
Der TBCP1-250 ist ein HF-Stromüberwachungssensor mit fester Apertur.
Die Sonde hat ein sehr flaches Ansprechverhalten mit einer 3dB Bandbreite von 250 MHz und ist über den Frequenzbereich von 30kHz bis 250 MHz charakterisiert und nutzbar. Die Apertur der HF-Stromüberwachungssonde beträgt 25 mm. Seine Übertragungsimpedanz beträgt > 16 dB Ohm im Bereich von 300 kHz bis 250 MHz
Tekbox liefert eine Kalibriervorrichtung, die der TBCP1-Stromsondenserie entspricht.
SPEZIFIKATIONEN
- Charakteristischer Frequenzbereich: 30 kHz bis 250 MHz
- Durchmesser Öffnung: 25 mm
- Durchmesser außen: 76 mm
- Höhe: ca. 31 mm
- Anschlussart: N female
- Übertragungsimpedanz: 0 bis 18 dBΩ
- Primärstrom (DC - 400 Hz): 80 A
- Maximaler Primärstrom (RF): 3 A
- Max. Kerntemperatur: 125 °C
