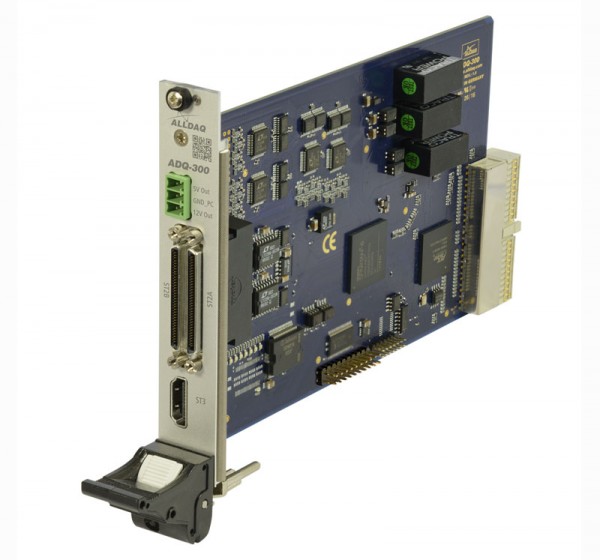

ALLDAQ ADQ-344-cPCI / CompactPCI-Multi-I/O-Messkarte isolier

Isolierte Multifunktions-Datenerfassungskarte für universellen Einsatz in Industrie und Labor

Die ALLDAQ ADQ-344 ist das Top-Modell der ADQ-300-Serie mit isoliertem A/D-, D/A- und Digital-I/O-Teil. Die ADQ-344 ist mit 32 differentiellen 18 bit Analogeingängen, vier 16 bit Analogausgängen, 8 isolierten Digital-Eingängen, 8 isolierten Digital-Ausgängen, 16 TTL-Digital-I/Os und Spezialfunktionen wie 32 bit Zähler, I²C-Bus, Inkrementalgeber, Frequenzmesser und PWM-Ausgabe ausgestattet.

• Multifunktions-Datenerfassungskarte mit CompactPCI-Interface
• 32 isolierte, differentielle Spannungseingänge
• Isolationsspannung A/D-Teil: 1500 VDC (60 s)
• 18 bit A/D-Wandler je Kanalgruppe mit Abtastraten zwischen 200 kS/s und 800 kS/s*
• Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V
• 4 isolierte Spannungsausgänge (±10,24 V)
• 16 bit D/A-Wandler je Kanal für Ausgaberaten bis 500 MHz sychron
• Isolationsspannung D/A-Teil: 1500 VDC (60 s)
• 8 isolierte Digital-Eingänge (High: 11..35 V)
• 8 isolierte Digital-Ausgänge mit Leistungstreiber bis 600 mA je Ausgang
• 16 TTL-DIOs (3,3 V oder 5 V umschaltbar), max. 20 mA je Ausgang
• Isolationsspannung DIO-Teil: 500 VAC
• Digitale Triggereingänge isoliert:
  • je 8 Analog-Eingänge (AI-Modul) ein ext. Triggereingang
  • je Analog-Ausgang ein ext. Triggereingang
• Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung
• Streamingbetrieb für kontinuierliche Ein-/Ausgabe via DIO-Ports bis 10 kHz**
• Spezialfunktionen via HDMI-Steckverbinder (in Vorbereitung):
  • 1 x 32 bit Zähler bis 66 MHz (Eingänge: Enable, ext. Trigger, ext. Takt, Ausgang: Strobe)
  • 1 x I²C-Bus bis 400 kHz (Takt: SCL, Daten: SDA)
  • 1 x Inkrementalgeber (A-Eingang, B-Eingang, ext. Reset-Eingang)
  • 1 x Frequenzmesseingang bis 10 MHz (Zähl-Eingang)
  • 1 x PWM-Ausgang, Tastverhältnis einstellbar (Enable-Eingang, PWM-Ausgang)
• Optional geeignete Anschlusskabel (68-pol. VHDCI- bzw. HDMI-Kabel)
• Optional Spezial-Anschlussblock für ADQ-300-Serie

Software-Unterstützung

• Treiber für Windows 10/8.1/8/7 (32/64 bit)
• Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive
• ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien
• Virtual Instruments (VIs) für LabVIEW™
• MATLAB^®-Schnittstelle mit Beispielen und Hilfedatei

Benötigen Sie ein Kalibrierzertifikat?

Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen.
Sprechen Sie mit uns!

*Abtastrate abhängig von Anzahl aktiv genutzter Kanäle je Kanalgruppe (AI-Modul), eine Kanalgruppe besteht aus 8 Kanälen (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s)

**Abhängig von Betriebssystem und Rechnerkonfiguration.
