TekBox TBBCI1-800K420 Aufschnappbare Bulk-Strominjektionssonde für Kraftfahrzeuge, 500MHz

TBBCI1-800K420 Snap-on Injektionssonde für Massestrom

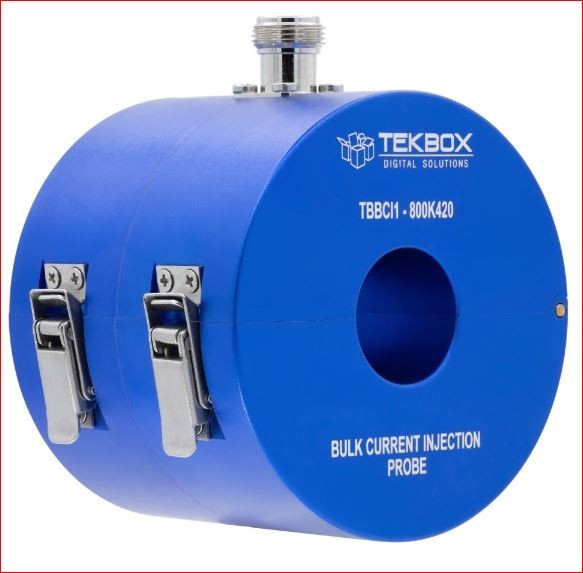

Der TBBCI1-800K420 ist ein Snap-on-Bulk-Current-Injection-Sensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.

Die BCI-Sonde wurde in erster Linie für die leitungsgebundene Störfestigkeitsprüfung von Automobilprodukten im Frequenzbereich 1 MHz bis 400 MHz gemäß der Norm ISO11452-4 entwickelt. Die Einfügedämpfung beträgt 5 dB für den größten Teil seiner Bandbreite. Im Frequenzbereich 250 kHz bis 230 MHz entspricht er der Einfügedämpfung nach ISO11452-4. Die Sonde ist individuell charakterisiert und im Frequenzbereich 10 kHz - 450 MHz einsetzbar. Mit der Sonde können Schweregrade I (60mA), II (100mA, III (150mA), IV (200mA) und kundenspezifische Schweregrade V bis 350 mA injiziert werden.

Die Sonde kann auch für HF-Stromüberwachungsanwendungen verwendet werden.

Die Apertur der HF-Stromüberwachungssonde beträgt 27 mm. Die typische Einfügedämpfung beträgt 5 dB und die typische Übertragungsimpedanz 26 dB Ohm.

SPEZIFIKATIONEN

• Konformität: ISO 11452-4; IEC / EN 61000-4-6 Einfügedämpfung Spezifikation für BCI Klemmen über 250 kHz
•     Charakterisierter Frequenzbereich: 10 kHz bis 500 MHz
•     Einfügedämpfung: 5 dB typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
•     Übertragungsimpedanz: 29 dB Ohm typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
•     Nennleistung: Injektionsfähig in den Schweregraden I, II, III, IV gemäß ISO 11452 und kundenspezifischer Stufe V bis 350 mA
•     Max. Kerntemperatur: 80 °C
•     Anschlussart: N female
•     Durchmesser Öffnung: 27 mm
•     Durchmesser außen: 92 mm
