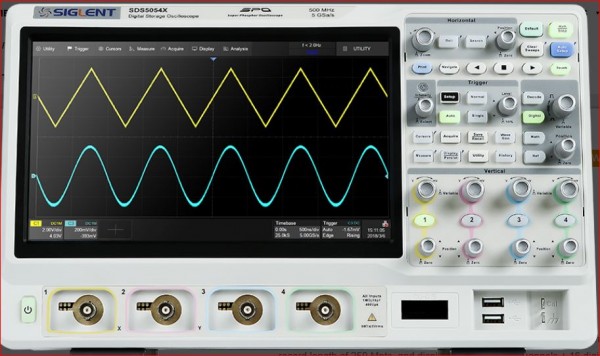

Siglent SDS5104X Oszilloskop / Das SDS5104X Oszilloskop von Siglent besitzt eine Bandbreite von 1 GHz, sowie 4 analoge Kanäle

Das Siglent SDS5104X Speicheroszilloskop besitzt eine Bandbreite von 1-GHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen..

Features

• Modelle mit 1 GHz, 500 MHz und 350 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
• 4 Kanäle + EXT
• SPO-Technologie
• Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
• Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
• Rekordlänge bis zu 250 Mpts
• Digitales Auslösesystem
• Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
• Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
• Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
• Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
• History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
• Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
• 25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
• Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
• Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
• Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
• Unterstützt SCPI-Fernbedienungsbefehle

Technische Daten

Gerätespezifikation	SDS5054X	SDS5034X	SDS5104X
Bandbreite	500 MHz	350 MHz	1 GHz
Kanäle	4+EXT	4+EXT	4+EXT
maximale Abtastrate	5 GSa/s (single Channel) 2,5 GSa/s (dual Channel)	5 GSa/s (single Channel) 2,5 GSa/s (dual Channel)	5 GSa/s (single Channel) 2,5 GSa/s (dual Channel)
Signalerfassungsrate	110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode)	110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode)	110,000 wfm/s (normal mode) 480,000 wfm/s (sequence mode)
Speichertiefe	250 Mpts (single Channel) 125 Mpts (dual channel)	250 Mpts (single Channel) 125 Mpts (dual channel)	250 Mpts (single Channel) 125 Mpts (dual channel)
Display	10,1 Zoll LCD "1024*600"	10,1 Zoll LCD "1024*600"	10,1 Zoll LCD "1024*600"
