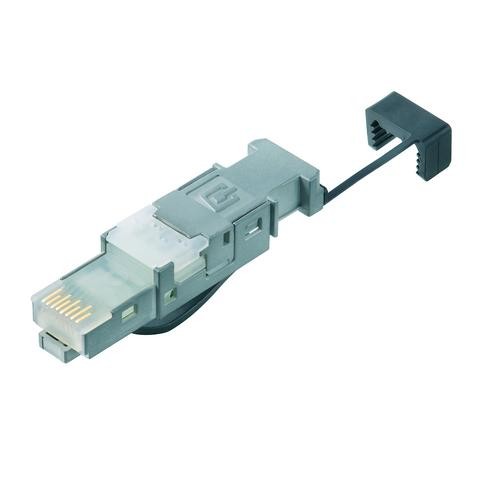

Telegärtner Stecker, TP/RJ45, Feldkonfektionierbar, CAT6 , STX,
- stock: 0
- part no.: 65928
- vendor: Telegärtner
- mnufacturer no.: 100007453, J80026A0003
- EAN No.: 4018359328801
- weight: 0.018kg
- warranty: 12 months
- Do you have any questions concerning this product?
Downloads
data sheet DE EU RoHS und REACH Erklärung* Auftragsbezogene Bestellung *, für Volldraht und Litze, AWG22-26,
STX IP20 RJ45 feldkonfektionierbarer Stecker AWG22-26 Cat.6 schwarz
--------------------------------------------------------------------------------
Technische Attribute
Bezeichnung STX IP20 RJ45-Stecker Cat.6
Volldraht/Litze AWG22-26
Anmerkungen mit Farbcodierring schwarz, feldkonfektionierbar
Weitere technische Informationen
Produkt-Beschreibung
Die Stecker nach Bauform RJ45 gemäß ISO/IEC 60603-7-5 sind in zwei Ausführungen erhältlich. Der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG22-26 bzw. Massivdrähte AWG22-26 kann im Feld ohne Werkzeuge an Installations- oder Patchkabel mit einem Kabeldurchmesser bis 8,5 mm konfektioniert werden. Er ist mit einer Farbkodierung für EIA/TIA A /B und Profinet versehen und bietet eine 360º Schirmkontaktierung. Das robuste, klein bauende Zinkdruckgussgehäuse kann zur Kennzeichnung zusätzlich mit farbigen Kodierringen versehen werden. Weiterhin ist der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG24-27 bzw. Massivdrähte AWG24-27 im Programm. Er wird mit einer Crimpzange konfektioniert und bietet ebenso eine Schirmkontaktierung und eine einfache Montage mittels Vorsortiereinsatz. Die Zugentlastung wirkt dabei auf den Kabelmantel, somit ist eine Quetschung der Adern ausgeschlossen. Zusätzlich sind nachrüstbare, 2-teilige Knickschutztüllen in unterschiedlichen Farben erhältlich. Crimpzangen für den professionellen Einsatz runden das Angebot ab. Die Multiportfähigkeit zum Anschluss der konfektionierten Kabel in Patchfeldern, Switchen, etc. ist bei beiden Steckern in vollem Umfang gegeben.
Mechanische Eigenschaften
Steckkraft <100 N
Lebensdauer (Steckungen) >750
Werkstoff: Kontakte CuSn
Werkstoff: Kontaktoberfläche 0.75 µ Au auf 2 µ Ni
Werkstoff: Steckergehäuse zinc diecast
Werkstoff: Einsatz PA
Werkstoff: Knickschutztülle PA
Anschlussbedingungen Cu-Leiterdurchmesser: Volldraht 0.4 - 0.64 mm
Anschlussbedingungen Cu-Leiterdurchmesser: Litze 0.48 - 0.76 mm
Aderndurchmesser bis 1.6 mm
Kabelaußendurchmesser 5.5 - 8.5 mm
Werkstoff: Abschirmgehäuse -
Crimpzange werkzeuglose Montage
Elektrische Eigenschaften
Kontaktwiderstand <20 mOhm
Isolationswiderstand >500 MOhm
Spannungsfestigkeit: Kontakt-Kontakt >1000 V
Spannungsfestigkeit: Kontakt-Schirm >1500 V
Betriebsstrom bei 50° C 1 A
Thermische und klimatische Eigenschaften
Temperaturbereich -40° C...80° C
